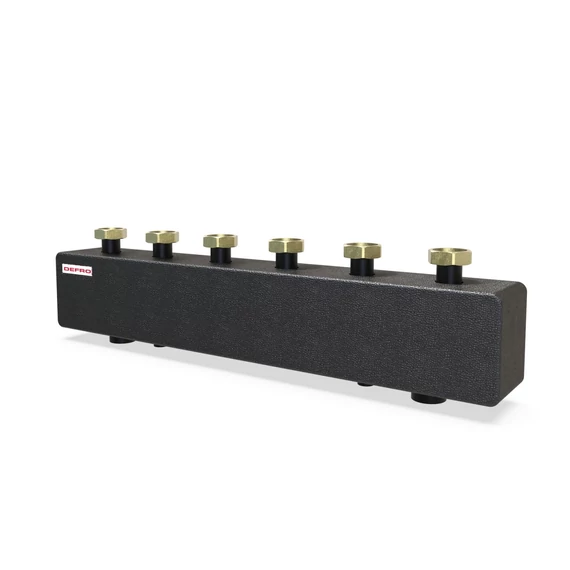

3 körös osztó-gyüjtő 80 kW, 3.44 m³/h, DN25, PN10, beépített hidraulikus váltóval
Leírás és Paraméterek
A DEFRO elosztó a központi fűtési berendezésben a vízáram egyenletes elosztására szolgál két vagy három szivattyúcsoport között. A szivattyúcsoportok gyors és egyszerű csatlakoztatása az elosztószetthez megkönnyíti a kazánházi berendezés összeszerelését, és lehetővé teszi a felesleges cserék elhagyását. A DEFRO a fűtési kör 2 vagy 3 szakaszát kiszolgáló elosztókat kínál.
Az elosztó csatlakozások menetes csatlakozásokkal rendelkeznek, amelyek előkészítve vannak az elosztónak a kazánkörhöz és a szivattyúcsoporthoz való gyors csatlakoztatására. Az elosztócsaládot tipikus DR elosztócsaláddal és DSR elosztócsaláddal rendelkező modellekre osztjuk, amelyek beépített hidraulikus csatlakozóval rendelkeznek a folyadék szabad áramlásának és nyomásának kiegyenlítésére. Az egész egységet EPP szigetelőhabba burkolták, hogy megakadályozzák a folyadék lehűlését, a mellékelt fali konzolok pedig megkönnyítik a beszerelést. Ezen kívül a gyűjtőcsöveken vannak csapok egy leeresztőszelep vagy egy hőmérséklet-érzékelőhöz való merülőhüvely felszereléséhez. A minőség garanciájaként minden elosztócső gyári szivárgásvizsgálatnak vetik alá.
DR - gyűjtőcső
DSR - gyűjtőcsatlakozó
| Index | DSR 3S DN25 |
| Névleges átmérő | DN 25 |
| Maximális üzemi nyomás | 10 bar |
| Maximális üzemi hőmérséklet | 110°C |
| Kapcsolatok | |
| beépítési oldal - GW 1½" (lapos tömítés) | |
| kazánoldal - GZ 1½" | |
| Anyagok | acél, S235 , EPP, sárgaréz |
| A tömítés típusa | EPDM |
| Csatlakozási távolság | szerelési oldal130 mm |
| Áramlási sebesség | 3,44 m³/h |
| Maximális fűtési teljesítmény / áramlás | 80 kW (ΔT=20K) |
