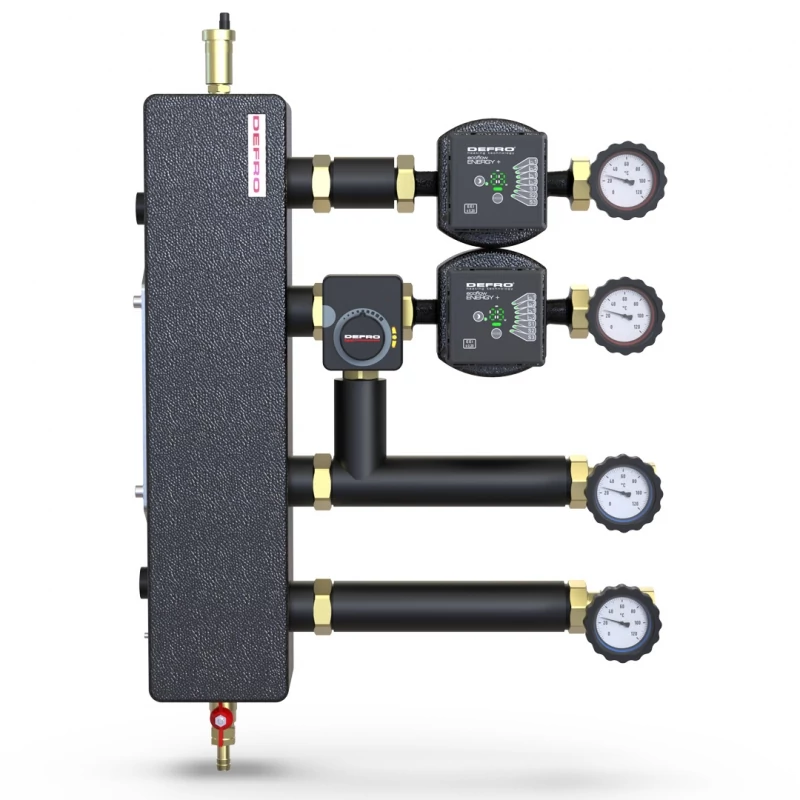

Hidraulikus váltó, két szivattyú, motoros keverőszeleppel
Leírás és Paraméterek
A DES-rendszer egy energiahatékony, készre gyártott szivattyúcsoport-készlet, amely két fűtési kör kiszolgálására szolgál.
A készleteket nagy hatékonyságú, széles szabályozási tartományú DEFRO ECOFLOW ENERGY PLUS keringető szivattyúkkal szerelték fel.
Az alapfelszereltség része egy légtelenítő szelep, egy leeresztő szelep, valamint a hőmérővel ellátott golyóscsapok visszacsapó szelep funkcióval a visszatérő oldalon és a hőmérséklet-érzékelő számára kialakított akna a tápoldalon (csak keverőcsoportokban).
A csatlakozó és a szivattyúk szigetelése EPP-ből, a visszatérő és a tápcsövek pedig habosított EPDM-ből készülnek, ami megakadályozza a fűtőközeg túlzott lehűlését.
A hidraulikus tengelykapcsoló szennyeződésleválasztóval van felszerelve. Tartalmazza a szerelőkonzolt.
| Névleges átmérő | DN 32 |
| Maximális üzemi nyomás | 8 bar |
| Kapcsolatok | 1/2" / 1 " / 1/2 " GW |
| Anyagok | EPP 60g/l, S235 acél, sárgaréz |
| Fűtési teljesítmény | 70 kW |
| Maximális áramlási sebesség | 3,0 m3/h |
| Maximális üzemi hőmérséklet | 110°C |
| Szivattyú specifikációk | |
| Maximális áramlás | 2800 l/h, 3200 l/h, 3600 l/h |
| Bemeneti teljesítmény | 3-23 W, 3-35 W, 3-41 W |
| Belmagasság | 4 m, 5 m, 6 m |
| Maximális üzemi nyomás | 10 bar (Pn 10) |
| Tápegység | 230 V, 50 Hz |
| Elektromos csatlakozás | dugó |
| A ház védelmi foka/szigetelési osztály | IP 42 |
| Vezérlés | 3 fix karakterisztika, 2 arányos karakterisztika, 2 állandó nyomás karakterisztika, éjszakai csökkentés, blokkolásgátló funkció, emelési tartomány módosítása, SMART ADAPT funkció. |
| Motorvédelem | nincs szükség külső motorvédelemre |
| Közepes hőmérséklet | +5°C és 110°C között |
| Környezeti hőmérséklet | +0°C és 40°C között |
| Energiahatékonysági mutató EEI | <0,20 |
| Szabványos csatlakozóméret | G 1½" - Rp1" |
| Beépítési hossz | 180 mm |
| Védelmi osztály | I |
| Megengedett szivattyúzási közegek | fűtővíz a VDI 2035 szerint, víz-glikol keverékek. |
